Station de pompage mobile

Station de pompage mobile
【Introduction】
Un équipement de transport de fluide type mobile avec la modulation et haute niveau d’automatisation.
【Capacité de production】
débit ≤2333m3/h
【Application】
Elle est largement applicable aux domaines d’enrichissement du minerai, d’hydroélectricité, de construction, de séparation de sable, de protection d’environnement, etc. Elle est utilisée pour l’évacuation des déchets de minerai, le transport des résidus, l’évacuation des déchets, les travaux de terrassement, le transport des eaux, etc.

Perfectionnement

La station de pompage mobile de Xinhai Mining a réalisé quatre fonctions principales, tels que le drainage automatique, la surveillance automatique de la situation de fonctionnement des équipements, le contrôle automatique de démarrage et d’arrêt des équipements, le déplacement facile.

Avantages:

  • La structure de la station de pompage mobile est simple, facile à opérer et à maintenir, petite occupation d’espace, facile à déplacer ;

  • La pompe de résidus ( pompe à eau) sélectionnée pour la station de pompage est fidèle et a une longue durée de vie, applicable à pomper des pulpes qui se composent de particules de différentes tailles ;

  • La station de pompage peut réaliser le contrôle de vitesse à fréquences variable, ce qui assure que la pompe fonctionne à son point de fonctionnement optimal, on peut aussi utiliser le moteur à combustion interne pour donner la force ;

  • Le groupe de pompes à vide à anneau d'eau de la station de pompage peut contrôler automatiquement le démarrage et l'arrêt en fonction du signal de l'indicateur de niveau de fluide, en s'assurant qu'il n'y a pas d'air dans la conduite d'entrée et la cavité de la pompe avant de pomper la pulpe pour éviter le phénomène de cavitation ;

  • Des capteurs de pression sont prévus à l'entrée et à la sortie de la pompe pour détecter en temps réel les changements de pression ;

  • Le levage et la descente des tuyaux d'entrée sont réalisés par la force électrique, ce qui rend l'opération plus pratique sans équipement de levage supplémentaire.

  • La pompe à vide à anneau d'eau peut réaliser le recyclage du fluide de travail, ce qui réduit considérablement la demande de fluide de travail et facilite le fonctionnement mobile en extérieur ;

  • La pompe à vide à anneau d'eau adopte un joint mécanique, avec une structure fiable, une faible fuite, une faible perte de puissance par frottement et une longue durée de vie, et le roulement est sans entretien, pas besoin d'ajouter d'huile de lubrification ;

  • Le tuyau à trois voies à l’entrée, le joint de sortie et la jointure dont le diamètre est ajustable de sortie sont équipés de caoutchouc anti-abrasion de Xinhai, ce qui améliore fortement la durée de vie ;

  • L’étanchéité de la pompe est réalisée par la turbine secondaire et le remplissage des matériaux étanches, il est assuré que le remplissage des matériaux étanches n’a pas besoin d’alimentation des eaux supplémentaires, ce qui réduit fortement la consommation des eaux propres et baisse le coût du client ;

  • Xinhai Mining a fourni au client une solution de la station de pompage complète et un support technique qualifié.

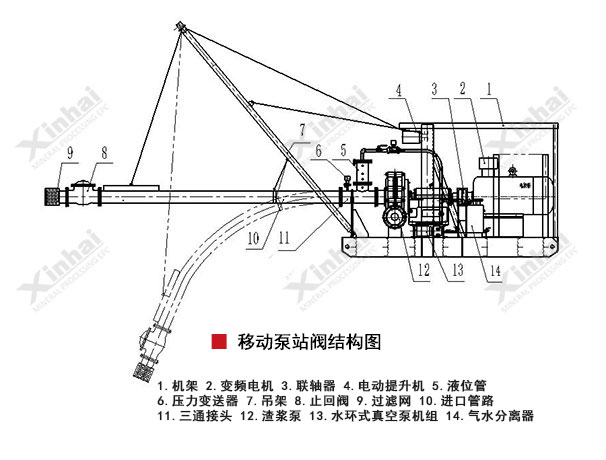

Principe de fonctionnement:

Convoyeur en spirale

Le système de drainage à vide utilise le système de drainage par la pompe à vide. Le système de drainage à vide se compose de deux parties : une partie est la pompe d’alimentation d’eau et la conduite ; l’autre partie est la pompe à vide, le séparateur de gaz et d’eau, la conduite auxiliaire.

Le système à vide peut réaliser l’aspiration à vide et le maintien sous vide, il peut réaliser le processus de fonctionnement de drainage et de dégazage avant le démarrage de la pompe, ce qui réalise le démarrage à tout moment pratique et rapide. La pompe à vide et les conduites auxiliaires se composent de la pompe à vide, du séparateur de gaz et d’eau, de la conduite d’addition d’eau pour le séparateur de gaz et d’eau, de l’armoire de commande, de la conduite de joint et de la vanne d’instrumentation. Avant le démarrage de la pompe d’alimentation d’eau, l’air dans la conduite d’entrée d’eau, dans la pompe d’alimentation d’eau et dans la conduite de sortie d’eau est retiré par le trou d’évacuation d’air de la pompe à eau, l’air entre dans la pompe à vide, et puis il entre dans le séparateur de gaz et d’eau sous l’effet de la pompe à vide, enfin l’air entre dans l’atmosphère. Après la réalisation de drainage, on peut démarrer la pompe d’alimentation d’eau à tout moment, pendant le fonctionnement, quand le niveau de vide est inférieur à la valeur minimum, la pompe à vide démarre pour retirer de l’air jusqu’à quand le niveau de vide atteint la valeur maximum, la pompe à vide arrête.

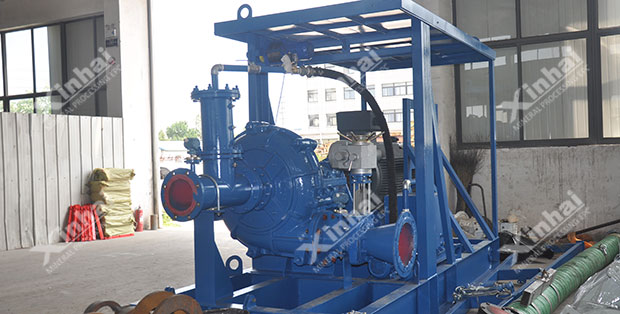

Cas réussi:

Convoyeur en spirale

Dans le projet de retraitement des résidus en Ouzbékistan, Xinhai Mining a utilisé la station de pompage mobile pour retirer les eaux de retour dans le parc de résidus. Cette station de pompage mobile peut surveiller automatiquement l’etat de fonctionnement des équipements, démarrer et arrêter automatiquement des équipements, son déplacement est facile, ce qui surmonte les problèmes liés à la surveillance et au contrôle manuels, longs et laborieux, du démarrage et de l'arrêt des pompes, et aux stations de pompage fixes, encombrantes et rigides, etc.

Paramètre technique

Model of mobile pump station Flow rate (m³/h) Head(m) Rotate speed(rpm) Model of slurry pump Model of vacuum pump
YB-50 12-111 7.7-110.7 700-1480 50ZJ-I 2BVA2060
YB-80 43-242 8-109.8 700-1480 80ZJ-I 2BVA2070
YB-100 56-360 8.2-100.2 700-1480 100ZJ-I 2BVA2070
YB-150 95-550 8.7-100.2 700-1480 150ZJ-I 2BVA2070
YB-200 199-978 13-133.7 490-980 200ZJ-I 2BVA5110
YB-250 276-1573 13.1-133.7 490-980 250ZJ-I 2BVA5110
YB-300 395-2333 9.7-79.9 400-590 300ZJ-I 2BVA5110
