Introduction:Une valve avec trois passages.

Capacité:≤0.7MPa

Perfectionnement: Contrôle automatique. La valve à boule peut ouvrir et fermer le passage.

Avantages

Valve en forme Y

  • Grande capacité d'anti-abrasion; revêtement du caoutchouc avec l'indice d'anti-abrasion de 128%.

  • Longue vie d'utilisation de 2-4 fois en plus. Nanotechnologie.

  • Bonne performance d'étanchéité; la boule de valve à grande élasticité; sans fuite de pulpe.

  • Sans bouchage.

  • Contrôle automatique; le changement de valve est réalisé par le courant de la pulpe.

Introduction du dispositif

Valve en forme Y

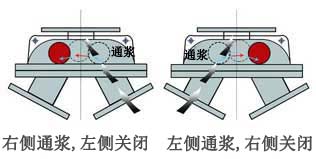

La valve en forme Y de Xinhai résout le défaut de la valve à double soupages. La pression de la pulpe est suffisante pour le travail d'ouverture et de fermeture de la valve.


Valve en forme Y



La fabrication moins coûteuse. Pas besoin de dispositif accessoire. Il suffit d'une seule valve pour contrôler deux passages.

Application

Application de Valve en forme Y

La valve en forme Y est utilisée principalement pour le transport de la pulpe et les résidus, et dans le système de décharge d'eau usée et de matériel corrosif.

Paramètre technique

Dimension

Spécifications (DN) A B C Dimensions de la bride
Distance du centre du trou de boulon Diamètre externe de la bride n-Φd
65 247 227 197 145 185 4-Φ18
80 267 250.5 217 160 200 8-Φ18
100 308.5 296 256.5 180 220 8-Φ18
125 352 346 300 210 250 8-Φ18
150 410 400 346.5 240 285 8-Φ22
200 477 476.5 413 295 340 8-Φ22
250 569 569 493 350 395 12-Φ22
300 656 669.5 580 400 445 12-Φ22
350 735 761 659 460 505 16-Φ22
400 833.5 863 747.5 515 565 12-Φ26
450 922.5 952 824.5 565 615 20-Φ26
500 1011 1054 913 620 670 20-Φ26

Performance standard

Pression nominale 0.7Mpa
Pression expérimentée(Mpa) étanchéité 1.0 médium expérimenté
Puissance 1.5 Eau
Pression de travail ≤1.0Mpa
Médium de travail Pulpe, scorie et résidus
