Accueil > Produits > Déshydratation > Filtre céramique

Introduction:Un filtre de vacuum qui réalise la déshydratation en s'appuyant sur la céramique microporeuse.

Capacité:1~150m2

Perfectionnement: La céramique microporeuse sert de médium de filtration pour économiser plus de 90% d'énergie.

Avantages

  • Haut degré de vacuum (0.09~0.098MPa),le taux d'huminité bas du sédiment.

  • Le teneur du solide dans le liquide est moins de 50ppm, qui peut être recyclé pour réduire l'émission.

  • L'énergie est économisée de 90% par rapport aux autres dispositifs de filtration. Basse consommation d'énergie.

  • Le filtre céramique est muni du dispositif de laverie du sédiment de filtration.

  • PLC, l'ordinateur intègrent avec le contrôle du soupage automatique; haute degré d'automation; réduire l'intensité du travail.

  • La structure compacte; peu d'espace à occupe; l'installation et la maintenance commode.

  • Le système de technique avancée de la décharge du filtrat est commode pour toutes les conditions de travail.

Aujourd'hui, il est largement appliqué pour la déshydratation des résidus et des minerais concentrés des métaux non-ferreux, métaux rares, métaux ferreux, minerais non-métalliques, et la déshydratation de l'oxyde, de la scorie électrolytique, de la scorie de lixiviation, etc. Les particules de minerais traitées ont la dimension entre -200 et -450 mailles.

Type de minerai Distribution des dimensions des particules Concentration des matériaux alimentés Capacitékg.(m2h)-1 Humidité du sédiment %
minerai d'or concentré -200~-325mailles 50~60 900~1500 6.5~11.5
résidus du minerai d'or -200~-400mailles 45~60 400~600 13~16
Minerai decuivre concentré -200~-325 maille 45~60 600~900 6.5~12
Minerai concentré de l'acier -200~-325 maille 40~60 850~1500 6~10
Minerai concentré du zinc -200~-325 maille 50~60 750~900 6.5~12
Minerai concentré du pombe -200~-400 maille 50~65 650~800 10~12
Bauxite -200~-325 maille 50~60 350~450 10.5~12
Résidus du pmombe et du zinc -200~-325 maille 50~65 350~550 12~16
Résidus cyanurés -325~-450 maille 50~60 350~550 21~24
Minerai du soufre concentré -200 maille 80% 50~65 350~790 8~12
Minerai du nickel concentré -200~-325 maille 55~60 300~600 10~12
Charbon concentré -200 maille 80% 50~65 550~930 18~20
zinc oxydé -200 maille 75% 55~65 620~1200 8~12
Poussière de fluorite -200 maille 60% 55~65 750~900 8~12

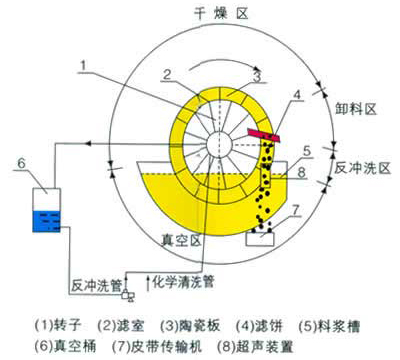

Carte structurale de produit

 Filtre céramique

Le filtre céramique est composé du système à rouleau, le système d'agitation, le système d'alimentation et de décharge, le système à vacuum, le système de décharge du filtrat, le racloir, la laverie, le système de laverie combiné(la laverie à ultrason et la laverie automatique d'acide), le système de contrôle automatique, la cuve et le système de support.

Paramètre technique

Type Zone de filtrage/m2 Disques de filtrage Nombre de plaque filtrante Volume du réservoir/m3 Puissance d 'installation/KW Puissance d'opération/Kw Corps principal(L × L × H)/m
TC-1 1 1 12 0.21 3.5 2.0 1.6×1.4×1.5
TC-4 4 2 24 1.0 7.0 3.0 2.4×2.5×2.1
TC-6 6 2 24 1.2 7.0 6.0 2.4×2.9×2.5
TC-9 9 3 36 1.7 9.0 7.0 2.7×2.9×2.5
TC-12 12 4 48 2.2 11.0 7.5 3.0×2.9×2.5
TC-15 15 5 60 2.7 11.5 8.0 3.3×3.0×2.5
TC-21 21 7 84 4.0 13.5 9.0 4.6×3.0×2.6
TC-24 24 8 96 4.5 16.5 10.5 4.9×3.0×2.6
TC-27 27 9 108 5.0 17.0 11.0 5.2×3.0×2.6
TC-30 30 10 120 5.5 17.5 11.5 5.5×3.0×2.6
TC-36 36 12 144 7.0 23.0 16.0 6.6×3.0×2.6
TC-45 45 15 180 8.5 25.0 19.0 7.5×3.0×2.6
TC-60 60 15 180 12.5 33.0 22.0 7.5×3.3×3.0
TC-80 80 20 240 16.2 40.0 24.0 9.0×3.3×3.0
TC-102 102 17 204 18.5 53.0 35.0 8.8×3.6×3.3
TC-120 120 20 240 20 60.0 40.0 9.7×3.6×3.3
TC-150 150 25 300 24 75.0 47.0 11.2×3.6×3.3
