Convoyeur à bande aux bords ondulants

Introduction:Un convoyeur à bande de grande angle qui transporte les matériaux de minerais à courte distance.

Capacité:13-794 m3/h

Perfectionnement: La bande de transport avec les bords ondulants et des diaphragmes transverses, l'angle d'inclinaison peut se régler entre 0-90°.

Whatsapp: +8615373366101

Consulter

Message

E-mail

Avantages

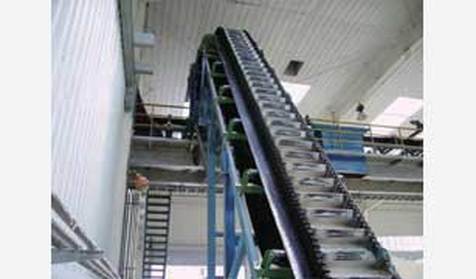

Convoyeur à bande aux bords ondulants

Grande hauteur de levage.
La bande de transport à grande angle d'inclinaison, peu d'espace occupé, l'investissement des équipements réduit, la construction moins coûteuse.
Le dispositif est complètement fermé lors d'être posé verticalement. Peu de poussière avec la bonne performance de sceller. Favorable à la protection environnementale.

Convoyeur à bande aux bords ondulants est appliqué largement à la mine, la métallurgie, les matériaux de construction, la nourriture, l'industrie chimique, l'industrie électrique, l'exploitation de mine souterraine, l'exploitation de mine en plein air, le bateau large d'auto-décharge.

Profile du dispositif

Convoyeur à bande aux bords ondulants

Le convoyeur à bande aux bords ondulants et à grande angle est muni de "robe" en caouchouct avec expansion à deux côtés parallèles de la courroie de transport. Les deux "robes" sont liées par des diaphragmes transverses avec l'intensité et l'expansion pour former des coffrets où se transportent continuellement les matériaux de minerai.

bucket.

Paramètre technique

Capacité de transport sous la vitesse de 1m/s.

Largeur de la bande（mm)		500							650							800
Hauteur du bord (mm)		80		120			160		80		120			160		120			160		200
Distance des diaphragmes (mm)		126	252	126	252	378	252	378	126	252	126	252	378	252	378	126	252	378	252	378	252	378	504
Angle d'inclinaison	30°	39	21	—	52	34	65	45	59	32	—	78	52	105	73	—	99	65	136	94	—	148	113
	40°	31	16	—	40	26	52	34	47	24	—	60	40	85	56	—	76	50	110	72	—	114	87
	50°	25	13	60	32	—	42	27	37	19	90	48	—	68	45	113	60	—	88	58	139	91	—
	60°	20	11	50	26	—	34	23	31	16	75	39	—	55	36	95	49	—	72	47	113	74	—
	70°	17	—	41	21	—	28	18	25	—	62	32	—	45	30	77	40	—	58	38	92	61	—
	90°	10	—	25	—	—	17	—	15	—	38	—	—	28	—	47	—	—	36	—	57	37	—
Largeur de la bande（mm)						1000							1200
Hauteur du bord（mm)						160		200			240			160		200			240			300
Distance des diaphragmes(mm)						252	378	252	378	504	252	378	504	252	378	252	378	504	252	378	504	336	504
Angle d'inclinaison	30°					186	129	—	207	159	—	283	229	223	154	—	250	191	—	342	278	410	350
	40°					150	99	—	160	122	—	231	176	180	118	—	193	147	—	280	213	352	276
	50°					120	79	195	128	—	—	185	141	144	95	235	154	—	—	224	170	290	221
	60°					98	64	159	105	—	229	151	—	117	77	191	126	—	278	183	—	237	180
	70°					80	52	130	85	—	187	123	—	96	63	156	103	—	226	149	—	193	147
	90°					49	—	80	52	—	115	76	—	59	—	96	63	—	139	91	—	118	90
Largeur de la bande（mm)				1400										1600
Hauteur du bord（mm)				200			240			300		400		200			240			300		400
Distance des diaphragmes(mm)				252	378	504	252	378	504	336	504	420	504	252	378	504	252	378	504	336	504	420	504
Angle d'inclinaison	30°				299	229	—	422	342	512	437	780	707	—	355	272	—	501	406	614	525	940	852
	40°			281 229 187 115	231	175	—	345	262	440	345	709	614	—	274	208	—	410	311	527	413	855	740
	50° 60° 70°				185 151 123	—	342 279	276 225 184	210	363 296 241	276 225 183	634 549 451	515 420 343	334 272 222	220 179 146	—	406 331	328 267 218	249	436 355 289	331 270 220	764 662 543	621 507 413
	90°				75	—	171	113	—	148	112	277	210	136	90	—	203	134	—	178	135	333	253

Les dimensions max des particules et la vitesse max de la bande avec les bandes de différents largeurs, les bords de différentes hauteurs et les angles différents.

Largeur de la bande（mm)		500			650			800			1000
Hauteur du bord（mm)		80	120	160	80	120	160	120	160	200	160	200	240
Angle d'inclinaison	30°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5
	30°	100	120	120	100	140	160	140	180	200	180	250	280
	40°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.5
	40°	100	120	120	100	140	160	140	180	200	180	250	280
	50°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.0
	50°	80	120	140	80	120	140	120	140	180	140	180	220
	60°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60°	80	120	140	80	120	140	120	140	180	140	180	220
	70°	1.25	1.25	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6	1.6	1.6
	70°	50	60	100	50	60	100	120	100	140	100	140	180
	90°	1.0	1.0	1.0	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	50	60	80	50	60	80	60	80	100	80	100	140
Largeur de la bande（mm)		1200				1400				1600
Hauteur du bord（mm)		160	200	240	300	200	240	300	400	200	240	300	400
Angle d'inclinaison R	30°	2.5	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15
	30°	160	250	280	310	250	280	350	350	250	280	350	350
	40°	2.5	2.5	3.15	3.15	2.5	3.15	3.15	3.15	2.5	3.15	3.15	3.15
	40°	200	250	280	310	250	280	350	350	250	280	350	350
	50°	1.6	2.0	2.5	2.5	2.0	2.5	2.5	2.5	2.0	2.5	2.5	2.5
	50°	140	180	220	280	180	220	280	320	180	220	280	320
	60°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	60°	140	180	220	280	180	220	280	320	180	220	280	320
	70°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	70°	100	140	180	200	140	180	200	250	140	180	200	250
	90°	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	80	100	140	160	100	140	160	200	100	140	160	200

Remarque: dans le tableau, la ligne supérieure indique la vitesse max（m/s）, la ligne inférieure indique la dimension max(mm).。
